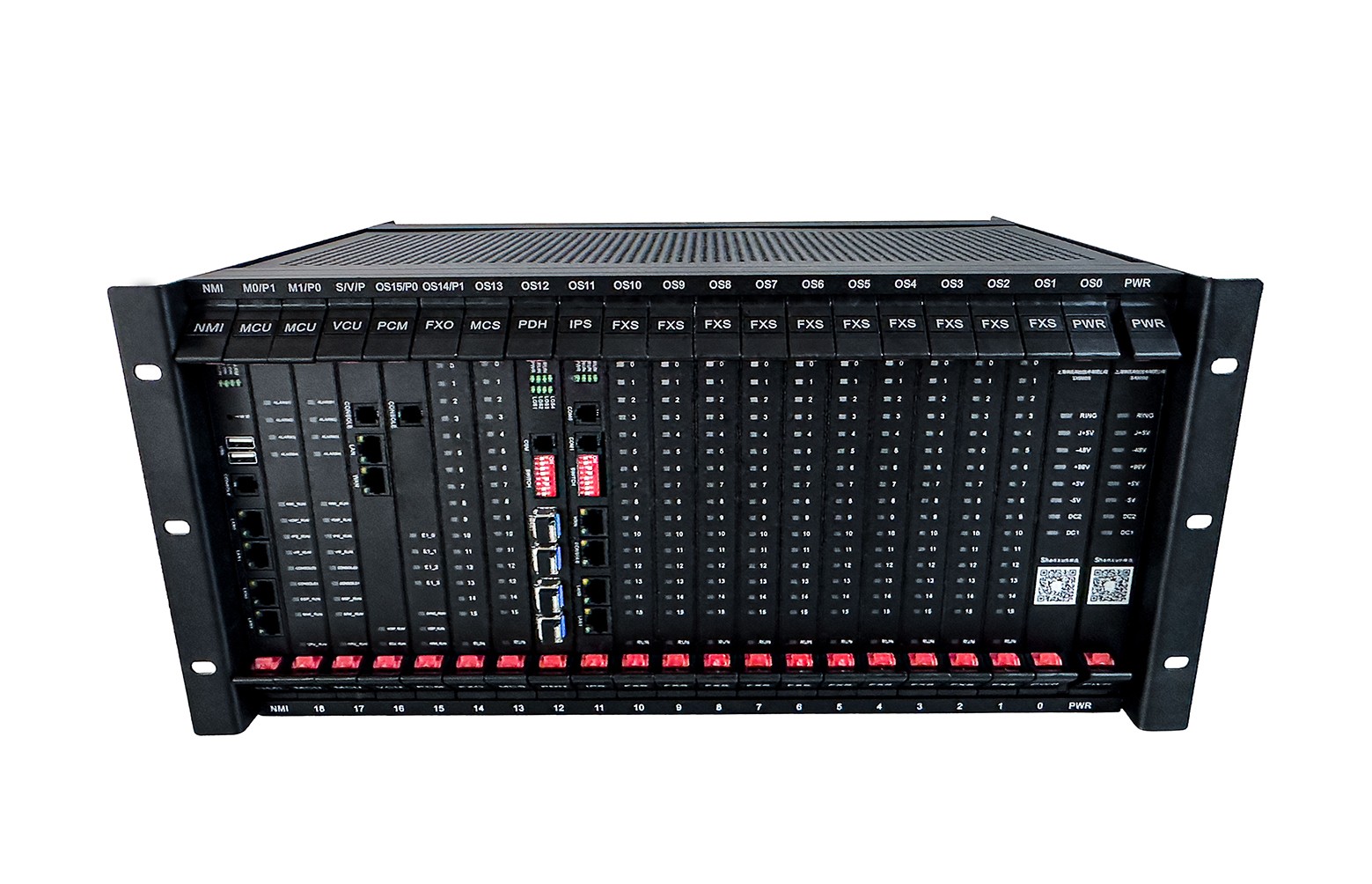

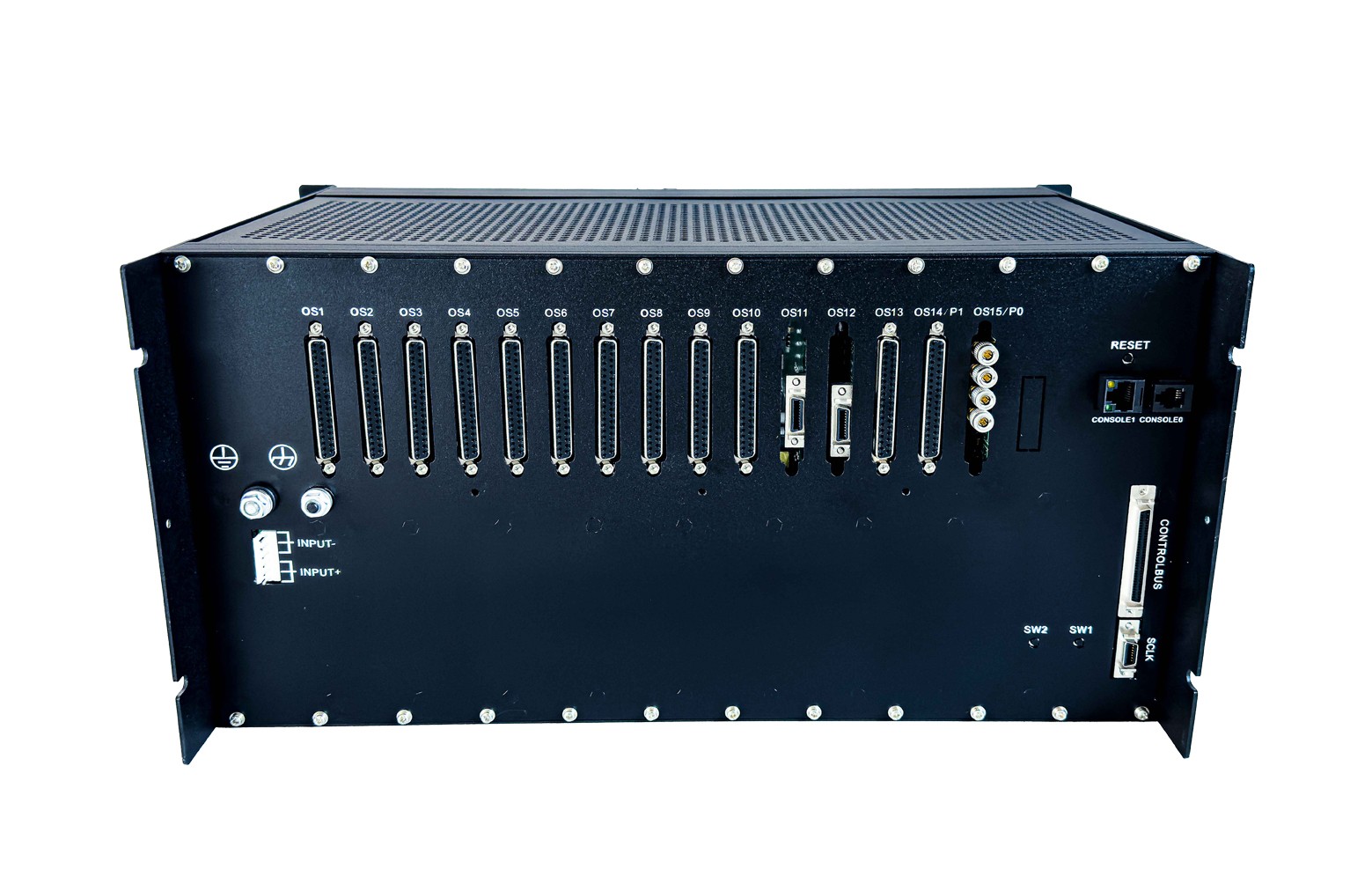

上海申讯KTJ135一般本安型防爆调度机
KTJ135一般兼本安型数字调度机 采用“IP&TDM+IOT”设计理念，可支持VoIP宽带协议和窄带信令，适用于任何一种NGN/VoIP语音组网，而且还支持行业级的光网络数据交换功能，兼容适配如FE/GE、E1、串口等各种接口，可实现多级调度、实时监控、应急联动等重要作用，产品按照国家及行业相关标准开发而成，可广泛用于煤矿、电力、化工、冶金等特殊行业领域。
组网方案设计及特色：

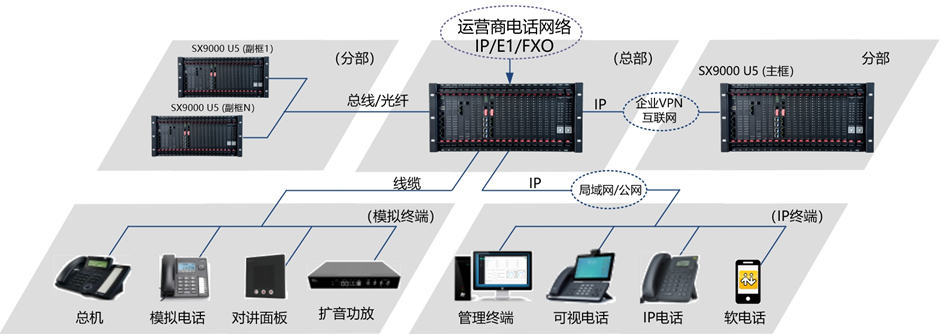

典型组网图
产品功能特点：
功能特点
■ 调度指挥
调度系统集成各功能模块，纳入到整套融合调度通讯系统中，实现作业、办公、
应急通信数字化一体化，实现了在不同场景下的融合调度通信要求。调度系统集
成各功能模块，纳入到整套融合调度通讯系 统中，实现作业、办公、应急通信数
字化一体化，实现了在不同场景下的融合调度通信要求。
■ 视频监控
实时推送监控图像，GPS定位视频监控追踪物体移动实时画面，报警类终端与视
频监控进行上墙联动，融入到融合调度通讯中实现联动。
■ 应急广播
当有紧急广播要求时，系统立即强制切换为紧急广播状态，对所需要广播的区域
进行紧急广播，同时系统启动报警联动功能。
■ 拉远传输
分机用户可实现远距离延伸，传输距离可达10Km以上，井上和井下、行政和调
度组网更方便。
■ 双回路保护
井下分机用户可实现通信通道双回路保护，每部分机用户具有主井、副井两路通
信通道，任何一路线路出现故障后，都能保证分机通信正常运行。
■ 一机三屏调度台
支持3屏切换和控制，内置IP多媒体指挥调度控制软件，可同时呈现语音、视频、
GIS调度、环境监测等所需界面的联动控制。
■ 环境监测
在矿井、巷道等空气流通较差的区域部署相关气体监测传感器，可实时将矿井下
环境回传至调度平台。
矿井内的气体传感器当前连接状态实时监控，当气体传感器故障或与平台连接异
常时，自动生成报警提醒。
调度平台远程实时查看矿井下的各封闭区域内环境数据、历史环境数据、环境变
化态势。
当矿井下环境不符合预警安全值时，调度平台自动生成成一、二级报警推送提醒
至控制室和相关人员手持终端。
调度平台可自动控制封闭仓周围的“危险”告警灯点亮，提醒当前仓内环境的当
前状态。
■ 手持对讲
对讲机可通过宽带对讲、窄带对讲（频段）接入到融合调度通讯系统中，实现无
线有线融合互通。
■ 录音系统
录音系统 ：支持对模拟、IP用户、模拟环路、数字中继、集群对讲混合录音。
■ 板卡式设计
整机采用板卡式设计，支持主控、电源冗余1+1热备份，具备独立录音/留言插槽
单框可提供不少于16个业务板卡混插；
■ 多方式扩容
整机可通过多级级联总线、光纤拉远适应各种场景组网可扩至4096门。
■ 断电恢复
当发生设备断电重启，即时保护电池失效下，原有配置参数仍能恢复，保证设备
自动恢复运行；
■ 业务功能
语音导航、电话彩铃、呼叫转移、不等位弹边、缩位拨号、语音专线、呼叫等待
交替通话、来电转接、总机组、同组代答、热线电话、话务计费、统计、导入、
导出、一号双机、移固一体、外转内转接、会议电话、发言权限、强拆、强插、
免打扰、紧急求助、一键报警、叫醒服务、电话通讯录、黑白名单、呼叫权限、
三方通话、录音留言、话务软坐席等；
■ 配置管理
支持串口、网口连接、版本升级、配置初始化、配置导入导出、配置备份、系统
操作、报警日志记录、账号权限管理；
■ E1、VoIP、FXO、 E&M、磁石等中继模式 ；
■ 多级分机调度，权限设置
■ 空闲、摘机、通话中等状态监控
■ 支持与功放连接，广播组预设和临时分组
■ 即时广播、定时广播、TTS文本广播
■ 会议组预设、一键会议召集，发言权限
■ 来电队列，选择进入，振铃区分
■ 支持64个调度台接入
■ 智能总机组，智能代接策略设定
■ 整机配置
4096容量（中继+用户）
主控支持1+1冗余热备
电源支持1+1冗余热备
支持多种中继类型：
- E1接口
- VoIP接口
- FXO接口
- E&M接口
支持用户类型：
- FXS模拟话机接口
- SIP端IP话机接口
- PCU光拉远接口
- PAS广播功放接口
- ISDN数字话机接口
- MCS磁石话机接口
支持内置录音、留言：
- 全并发、混合录音、留言
- web网页登录查听、下载
■ 结构性能
一般兼本安型
防爆标志为[Exib] I Mb
外壳防护等级 IP20
设备尺寸：金属结构
宽(2000mm)*深(600mm)*高(600mm)
业务槽位：不少于16个
设备重量：
- 整机+0业务板，约7.15kg
- 整机+满配，约14.15kg
供电模式：
- 220vac/48vdc输入
- 支持外接电瓶，浮充
- 单机功耗200W
运行环境：
- 环境湿度10~95%
- 运行环境-5°C~55°C
-大气压力80kPa ~106kPa
■ 外箱包装尺寸
宽(2050mm)*深(650mm)*高(650mm)
产品技术规格：
硬件规格 | |
项目 | 描述 |
业务槽位 | NMI槽位x1，MCU槽位x2，SCU槽位x1，业务槽位x16，PWR槽位x1（支持定制双PWR），支持多框级联。 |
设备尺寸 | 金属机箱，2000x600x600mm |
质量 | 整机满配重量≤15KG。 |
配置 | 每个内框业务槽位x16，不同业务板卡共享业务槽位。 |
MCU板卡 | 适配MCU槽位，采用 4096 无阻塞时隙交换。它提供内存管理，平台接入，负责系统呼叫控制，信令追踪和数据管理。 |
SCU板卡 | 适配SCU槽位，将语音时隙、加密、解密传送至各业务板卡。 |
PWR板卡 | 适配PWR槽位，支持交流220V/直流48V电源输入供电。 |
VoIP板卡 | 适配SCU槽位，提供1个RJ45接口，单板可选配16、54、160、420路VoIP中继通道。 |
E1/T1板卡 | 适配业务槽位，提供1、2、4、8、16个E1/T1接口，支持PRI、7号、1号、QSIG等信令接口。 |
E/M板卡 | 适配业务槽位，支持1、2、4线E/M接口。 |
FXS单板 | 适配业务槽位，模拟用户单元，DB37接口，单板16容量。 |
FXO单板 | 适配业务槽位，模拟环路单元；DB37接口，单板16容量。 |
录音留言单板 | 适配业务槽位，提供录音留言功能，选配16~512路录音、留言并发。 |
IP用户板 | 适配业务槽位，单板支持16~1024 IP终端注册通话。 |
工作环境要求 | 工作环境温度-5℃～55℃ 环境相对湿度≤95（非凝结） 海拔2000m以内性能无下降 |
主机可靠性 | ≥99.9995% |
系统可靠性 | ≥99.9995% |
软件规格 | |
IP接入 | 支持静态IP、DHCP Client、PPPoE，WAN子接口。 |
协议信令 | PRI、SS7、NGN SIP、IMS SIP协议。 |
编码类型 | 支持G.711a/u、G.729a、iLBC、G.723。 |
号码分析 | 呼出路由、主叫号码识别、被叫号码识别、号码变换、拨号规则、路由备份。 |
基本语音业务 | 内部分机呼叫：终端可以是模拟电话、IP话机、SIP软电话； IMS/NGN呼叫：SIP中继与IMS/NGN或IPPBX互通。 |
补充业务 | 总机组、话机报号/报时/报分机、主叫号码显示、主叫号码显示限制、呼叫权限控制、快捷拨号、分机录放音、免打扰、强拆、强插、叫醒、密码拨号、秘书业务、热线业务、遇忙回叫、无应答呼叫转移、无条件呼叫转移、遇忙呼叫转移、离线转移、呼叫等待、呼叫保持、三方通话、电话转接、黑名单、组呼、彩铃、一号通、接入式电话会议、会议、语音信箱、企业总机、话务台、队列、通话录音、通话计费、押金业务、卡号计费业务。 |
VoIP保障 | 动态抖动缓冲区（JITTER BUFFER）、语音侦测（VAD）、回音消除、舒适背景噪音生成（CNG）。 |
DTMF | 支持RFC2833、SIP info和inband。 |
传真 | T.30透传、T.38。 |
视频 | 基于SIP的点对点视频通话。 |
网络功能 | 静态路由、NAT、端口映射、DNS、NTP、DHCP服务，防火墙。 |
账户管理 | 分角色权限管理。 |
本地管理 | 界面化配置、版本升级/回退、数据备份和恢复、license管理。 |
远程管理 | SNMP、TR069。 |
日志管理 | 操作日志、运行日志、用户日志、安全日志 |
告警管理 | 活动告警、历史告警查询 |
